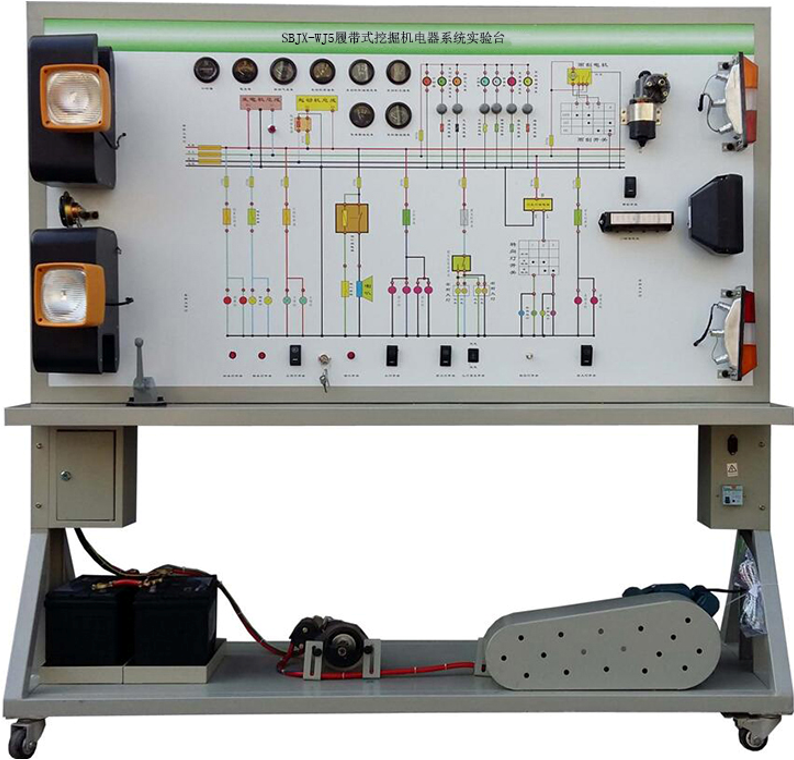

SBJX-WJ5履帶式挖掘機電器系統實驗臺
一、產品簡介
履帶式挖掘機電器系統實驗設備采用全新履帶式挖掘機 整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.★要求配套電路連線考核系統：
（1）由圖形符號組成的無源系統電路實訓用板，連線采用撥插式，組合方便可靠，能靈活進行電路控制和保護方法設計，連線及拆除方便，可靠性高，損耗少。
（2）引導學員連線的學習功能：由學生自己動手搭試各實驗電路，完成各自系統的實訓項目。
（3）智能化的線路連接檢測功能：采用MCU單片機控制電路設計，集成在一張電路板上，電腦能夠自動判斷每一條線路的連接是否正確，并通過LED燈直觀顯示出來，能自動清除錯誤，考核模式在考核完成后不僅會提示連接是否正確，還會顯示正確的連線數目，并且有語音提示。智能化程度高，可進行練習和考核，不損耗任何材料。
（4）計時考核功能：帶有液晶屏顯示考核時間功能，能夠根據剩余時間的長短通過LED燈閃爍的頻率/語音提醒考核者。
★要求投標文件提供產品實物原稿圖。
★要求提供一種汽車電路接線考核裝置實用新型專利著作權登記證書復印件并加蓋公章,原件備查。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右前霧燈 | 原車 | 套 | 1 |
7 | 左右轉向燈 | 原車 | 套 | 1 |
8 | 左右轉向邊燈 | 原車 | 套 | 1 |
9 | 左右組合尾燈 | 原車 | 套 | 1 |
10 | 牌照燈 | 原車 | 套 | 1 |
11 | 燈光開關 | 原車 | 套 | 1 |
12 | 剎車燈開關 | 原車 | 套 | 1 |
13 | 倒車燈開關 | 原車 | 套 | 1 |
14 | 危險燈開關 | 原車 | 套 | 1 |
15 | 線束 |
| 套 | 1 |
16 | 雨刮總成 | 原車 | 套 | 1 |
17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
18 | 噴水電機 | 原車 | 套 | 1 |
19 | 噴水壺 | 原車 | 套 | 1 |
20 | 喇叭 | 原車 | 個 | 2 |
21 | 喇叭繼電器 | 原車 | 個 | 1 |
22 | 霧燈繼電器 | 原車 | 個 | 1 |
23 | 起動機總成 | 原車 | 臺 | 1 |
24 | 發電機總成 | 原車 | 臺 | 1 |
25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
26 | 蓄電池 |
| 臺 | 2 |
27 | 保險絲盒 |
| 個 | 1 |
28 | 電源總開關 | 50A | 個 | 1 |
29 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
30 | 故障模擬與排除裝置 |
| 套 | 1 |
31 | 教師手冊 |
| 套 | 1 |
32 | 合格證與保修卡 |
| 套 | 1 |
