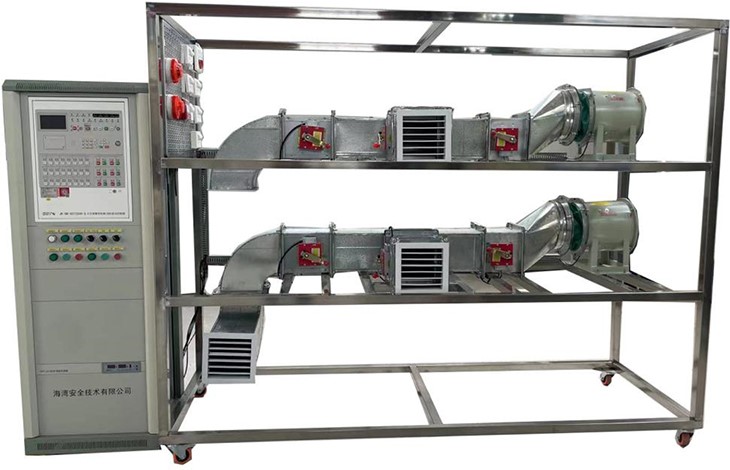

SBXY-01B消防防煙排煙實訓系統
一、系統概述
1、消防防煙排煙實訓系統、排煙、送風系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理，分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5，排煙防火由控制執行器、渡鋅鋼板制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態?；馂?zāi)時需要排煙時手動或電動打開系統原理。
二、技術參數：
1、電壓：AC220±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜1000W
5、外形尺寸：2400*800*2000mm、控制柜550*460*1540mm
三、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防煙系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
四、消防防煙排煙系統控制實訓裝置配置表
序號 | 設備名稱 | 數量 | 備注 |
1 | 鋁型材框架 | 1個 | 40*40MM鋁型材框架2400*750*1600 |
2 | 壓差開關 | 1個 |
|
3 | 消防主機 | 1套 | 包含各種模塊、傳感器 |
4 | 70防火閥 | 2套 |
|
5 | DDC控制模塊， | 1套 |
|
6 | 回風道管路 | 1套 | 按要求 |
7 | 通風管路 | 5米 | 定制 |
8 | 出風口 | 若干 |
|
9 | 排風風機 | 1套 | 180W/220V |
10 | 聲光報警器 |
|
|
11 | 送風機 |
|
|
12 | 編程軟件 | 1個 |
|
13 | 組態軟件 | 1個 | 動畫演示 |
